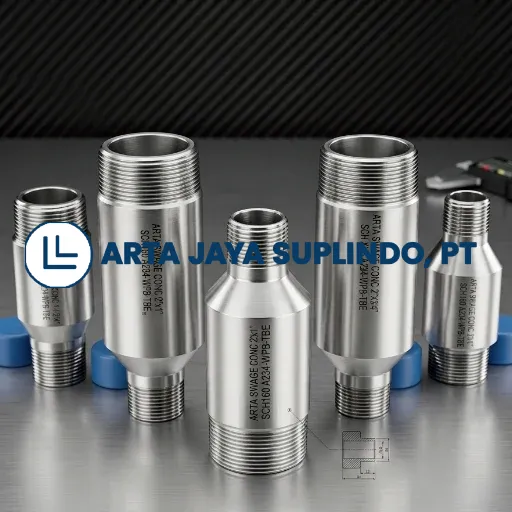

Jual Swage Nipple Concentric A234 WPB Ukuran Lengkap
Jual Swage Nipple Concentric A234 WPB ukuran lengkap untuk kebutuhan perpipaan industri tersedia dalam pilihan SCH 40, SCH 80, SCH 100, SCH 120, SCH 160, XS, dan XXS, dengan tipe ujung TBE, PBE, maupun BBE. Produk ini digunakan untuk menghubungkan dua pipa dengan diameter berbeda pada satu garis tengah sehingga transisi ukuran tetap konsentris dan metode sambungannya dapat disesuaikan dengan piping specification.
PT Arta Jaya Suplindo melayani pengadaan Swage Nipple Concentric untuk proyek baru, fabrikasi spool, maintenance, dan shutdown. Agar penawaran lebih cepat dan akurat, pembeli sebaiknya mengirim ukuran large end × small end, schedule, tipe ujung, quantity, lokasi pengiriman, dan kebutuhan dokumen pendukung.
Apa Itu Swage Nipple Concentric?

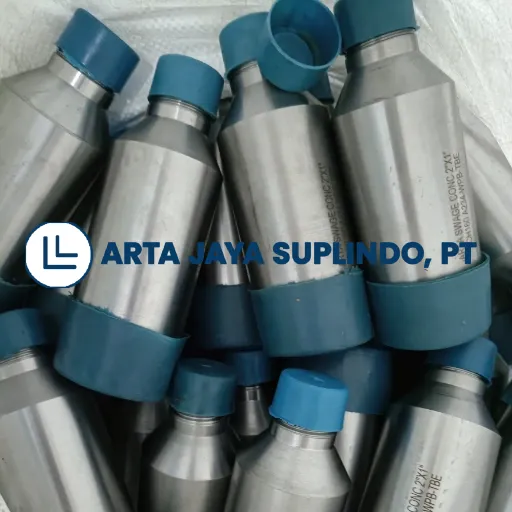

Jual Swage Nipple Concentric
Swage Nipple Concentric adalah fitting pengurang diameter dengan kedua ujung berada pada sumbu atau center line yang sama. Bentuk tersebut memungkinkan perubahan ukuran pipa berlangsung secara simetris. Berbeda dari concentric reducer biasa, Swage Nipple menyerupai nipple dan memiliki pilihan end preparation yang lebih fleksibel.
MSS SP-95-2024 menjelaskan swaged nipple sebagai male-end reducing fitting dan mencakup tipe concentric maupun eccentric. Standar ini mengatur dimensi, finishing, toleransi, marking, material, serta bentuk ujung seperti threaded, beveled, square cut, grooved, atau kombinasinya. Informasi resminya dapat dilihat pada standar MSS SP-95 untuk Swage Nipple.
Spesifikasi Swage Nipple Concentric A234 WPB

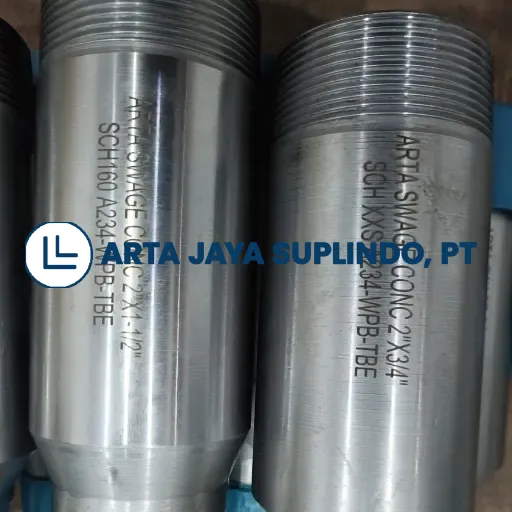

Jual Swage Nipple Concentric
| Spesifikasi | Keterangan |
|---|---|
| Produk | Swage Nipple Concentric |
| Material | ASTM A234 Grade WPB |
| Standar | MSS SP-95 |
| Schedule | SCH 40, 80, 100, 120, 160, XS, XXS |
| End connection | TBE, PBE, BBE |
| Ukuran | Berdasarkan large end × small end |
| Aplikasi | Pressure piping, fabrikasi, proyek, maintenance |
| Dokumen | Sesuai permintaan dan ketersediaan |
ASTM A234/A234M-25 mencakup fitting wrought carbon steel dan alloy steel dari konstruksi seamless maupun welded untuk pressure piping dan pressure vessel fabrication pada layanan temperatur menengah serta tinggi. Ruang lingkupnya juga mencantumkan fitting yang mengacu pada MSS SP-95. Detailnya dapat dibaca melalui ASTM A234/A234M untuk piping fittings.
Pilihan SCH 40, 80, 100, 120, 160, XS dan XXS
Schedule menunjukkan ketebalan dinding yang harus disesuaikan dengan pipa, desain tekanan, temperatur, dan piping class. Karena ketebalan dapat berbeda pada setiap nominal pipe size, pembeli tidak sebaiknya menentukan schedule hanya berdasarkan kebiasaan proyek sebelumnya.
Swage Nipple SCH 40 banyak dicari untuk kebutuhan piping dengan ketebalan standar tertentu. SCH 80 dan XS digunakan ketika spesifikasi membutuhkan dinding lebih tebal, tetapi keduanya tidak boleh selalu dianggap sama pada seluruh ukuran. SCH 100 dan SCH 120 umumnya dipilih berdasarkan kebutuhan desain yang lebih spesifik. Sementara itu, SCH 160 dan XXS termasuk pilihan heavy wall yang memerlukan verifikasi lebih teliti.
Untuk mencocokkan fitting dengan jalur pipa, pelanggan dapat melihat pilihan pipa carbon steel untuk kebutuhan industri atau spesifikasi Pipa ASTM A106 yang tersedia di Arta Jaya Suplindo.
Perbedaan TBE, PBE dan BBE
Tipe ujung merupakan data penting saat membeli Swage Nipple Concentric.

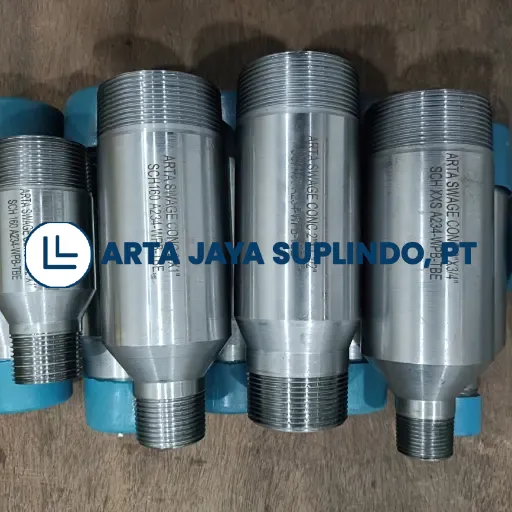

TBE — Threaded Both Ends
TBE berarti kedua ujung menggunakan sambungan berulir. Jenis dan standar ulir perlu dikonfirmasi agar sesuai dengan komponen yang akan dipasang.
PBE — Plain Both Ends
PBE berarti kedua ujung berbentuk plain end. Tipe ini dapat digunakan untuk kebutuhan fabrikasi atau persiapan sambungan tertentu sesuai drawing dan prosedur pemasangan.
BBE — Beveled Both Ends
BBE berarti kedua ujung dipersiapkan dengan bevel untuk kebutuhan butt welding. Schedule dan ketebalan ujung perlu sesuai dengan pipa agar proses fit-up dan pengelasan lebih rapi.
Apabila proyek menggunakan sambungan berbeda pada setiap sisi, tuliskan detailnya sejak awal. MSS SP-95 mencakup beberapa bentuk ujung dan kombinasinya sehingga RFQ sebaiknya tidak hanya menuliskan “Swage Nipple A234 WPB”.
Fungsi Swage Nipple Concentric pada Sistem Piping
Fungsi utama Swage Nipple Concentric adalah menghubungkan dua pipa dengan diameter berbeda sambil mempertahankan garis tengah yang sama. Produk ini dapat digunakan pada pressure piping, utility line, steam line, oil and gas, petrokimia, pembangkit, dan kebutuhan manufaktur apabila material serta spesifikasinya sesuai desain sistem.
Bentuknya yang ringkas memberikan fleksibilitas pada area instalasi tertentu. Namun, pemilihannya tetap harus mengikuti piping specification, ukuran pipa, schedule, metode sambungan, media fluida, serta kondisi operasi. Swage Nipple bukan pengganti otomatis untuk setiap jenis reducer.
Untuk perubahan diameter menggunakan fitting reducer umum, lihat halaman jual concentric dan eccentric reducer. Pengadaan fitting carbon steel juga dapat dilengkapi dengan Elbow 3D ASTM A234 WPB untuk kebutuhan routing pipa.
Swage Nipple Concentric vs Concentric Reducer
Keduanya digunakan untuk transisi ukuran, tetapi mempunyai karakter pemasangan berbeda. Swage Nipple menawarkan pilihan threaded, plain, beveled, atau kombinasi ujung. Concentric reducer umumnya digunakan sebagai fitting reducer pada jalur butt-weld dengan bentuk dan dimensi yang mengikuti standar reducer terkait.
Swage Nipple tepat ketika drawing atau BOM secara khusus mensyaratkan male-end reducing fitting dan tipe end connection tertentu. Concentric reducer lebih sesuai ketika desain membutuhkan reducer butt-weld konvensional. Pemilihan harus mengikuti dokumen engineering, bukan hanya kemiripan bentuk.
Cara Memilih Swage Nipple Concentric yang Tepat
Sebelum meminta harga, siapkan informasi berikut:
- Ukuran large end dan small end.
- Schedule pada masing-masing ujung.
- Tipe TBE, PBE, BBE, atau kombinasi.
- Material ASTM A234 Grade WPB.
- Standar MSS SP-95.
- Quantity dan lokasi pengiriman.
- Kebutuhan MTC, Certificate of Conformity, atau dokumen lainnya.
- Target pengiriman.
Kesalahan yang sering terjadi adalah hanya mengirim ukuran kecil, tidak mencantumkan schedule, atau tidak menjelaskan tipe ujung. Data yang tidak lengkap dapat menyebabkan produk yang ditawarkan tidak sesuai dengan pipa dan metode pemasangan.
Keunggulan Pengadaan di PT Arta Jaya Suplindo
PT Arta Jaya Suplindo melayani kebutuhan jual Swage Nipple Concentric untuk kontraktor, perusahaan EPC, workshop fabrikasi, purchasing, dan tim maintenance. Dukungan pengecekan spesifikasi membantu proses penawaran lebih terarah sekaligus mengurangi risiko salah ukuran, salah schedule, atau salah tipe sambungan.
Hubungi Kami Sekarang
Dapatkan informasi harga, ukuran, schedule, dan ketersediaan Swage Nipple Concentric A234 WPB SCH 40–160, XS, XXS, TBE, PBE, dan BBE untuk proyek maupun maintenance.
PT Arta Jaya Suplindo
WA/Telp: +62 811-101-2008
Email: sales@jayasuplindo.com
Website: jayasuplindo.com
Kesimpulan
Swage Nipple Concentric merupakan fitting pengurang diameter yang menjaga kedua ujung pada satu center line dan tersedia dalam berbagai schedule serta konfigurasi sambungan. Pemilihan yang tepat harus mempertimbangkan ukuran large end × small end, SCH 40 sampai SCH 160, XS atau XXS, material ASTM A234 WPB, serta tipe TBE, PBE, atau BBE.
Melalui layanan jual Swage Nipple Concentric A234 WPB ukuran lengkap, Arta Jaya Suplindo membantu pelanggan menyiapkan pengadaan berdasarkan kebutuhan teknis. Kirimkan BOM, drawing, atau detail ukuran untuk memperoleh pengecekan spesifikasi dan penawaran yang sesuai.
